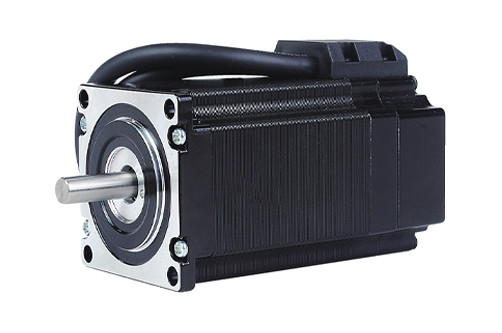

60机座

Telephone+86-18001518600
Whatsapp+86-18861832091
E-mailzhou@jsnovotech.com
novotech4@163.com

视频

联系我们

详情介绍

产品选择

型号	相数	机身长 L（mm）	保持转矩（N.M）	额定电流（A）	相电感（mH）	相电阻（Ω）	转子惯量（g·cm²）	电机重量（kg）	引线数
60SC30	2	109	3.0	5	2.22	0.5	690	1.536	4
60SC40	2	127	4.0	5	3.47	0.86	880	2.05	4
60SC30-57	2	112	3.0	5	2.22	0.5	690	1.536	4
60SC40-57	2	127	4.0	5	3.47	0.86	880	2.05	4

机械尺寸图

图1：60SC30、60SC40 图:2：60SC30-57、60SC40-57

接线定义

编码器出线定义
序号	1	2	3	4	5	6	7	8	9
定义	EA+	EA-	NC	EB+	EB-	NC	NC	5V	GND
线色	棕	白	\	黄	绿	\	\	红	蓝

注：电机参数、接线定义等请以实际图纸为准。

注意事项及相关说明

1、匹配我司混合伺服驱动器SC5780或SC8680，也可以匹配其它厂商的驱动器，推荐直流24Vdc、36Vdc或者48Vdc供电；带抱闸型混合伺服电机图纸请联系我司。
2、编码器分辨率标准配置为1000线，A.B两通道差分接口，其它编码器分辨率、接口和电机轴的规格可以定制。
3、电机接线和编码器接线定义参考电机上的贴牌说明，编码器延长线有3米、5米、8米供选择，其他规格线束可定制，具体请与我司销售人员联系。
