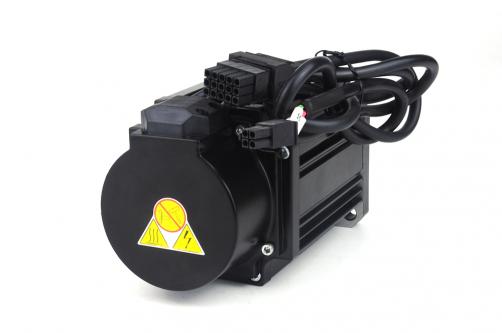

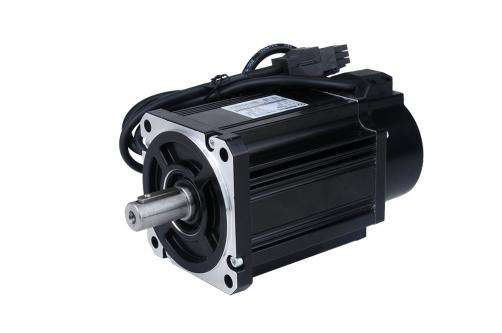

AMS系列高压交流伺服电机，功率范围从100W到3kW，可配备各种精密编码器，适用于CZ系列交流伺服驱动器。该系列电机采用行业专业的磁路设计和耐高温永磁材料，运行非常稳定，过载能力强，振动噪音和发热小，是提高设备性能和降低成本的可选方案。
一系列应用领域
AMS系列高压伺服具有高性能、高质量、低成本等特点，体积小、安装方便、性价比高、可靠性高；适用于电子加工设备、自动抓取设备、专用机床、纺织服装设备、上料机械手、包装设备、印刷设备、雕刻设备、线材加工设备、激光加工设备、电池加工设备、陶瓷设备等。满足机械设备高精度定位控制和平稳低速运行的应用要求。
交流伺服电机的命名规则
40系列电动机规格
|
电机型号 |
AMS40-M00130 |
AMS40-M00330 |
|
额定功率（w） |
50 |
50 |
100 |
100 |
|
额定线性电压（V） |
48 |
220 |
48 |
220 |
|
额定线性电流（A） |
1.1 |
0.4 |
2.5 |
0.9 |
|
额定转速（rpm） |
3000 |
3000 |
3000 |
3000 |
|
额定转矩（N.M） |
0.16 |
0.16 |
0.32 |
0.32 |
|
峰值扭矩（N.M） |
0.48 |
0.32 |
0.95 |
0.64 |
|
反电势（V/1000R/MIN） |
9.2 |
36.8 |
8.2 |
32.8 |
|
扭矩系数（N.m/A） |
0.145 |
0.4 |
0.128 |
0.36 |
|
转子惯性（KG.M²） |
0.025*0.0001 |
0.025*0.0001 |
0.051*0.0001 |
0.051*0.0001 |
|
绕组（线间）电阻（Ω） |
6.75 |
108 |
2.2 |
34 |
|
绕组（线间）电感（mh） |
7.5 |
108 |
3 |
40 |
|
电时间常数（MS） |
1.11 |
1 |
1.36 |
1.18 |
|
重量（KG） |
0.32 |
0.32 |
0.47 |
0.47 |
|
编码器分辨率（PPR） |
2500 |
|
电机绝缘等级 |
B级（130℃） |
|
防护等级 |
IP65 |
|
使用环境要求 |
环境温度：-20℃～+50℃ 环境湿度：相对湿度＜90%（无结霜条件） |
40系列电机机械尺寸图
电气定义
|
电机绕组插座 |
绕组导线 |
U (RED) |
V (YEL) |
W (BLE) |
PE (YEL&GRE/BLK) |
|
插座编号 |
1 |
2 |
3 |
4 |
|
编码器插座 |
信号引线 |
5V |
0V |
B + |
Z- |
U+ |
Z+ |
U- |
A+ |
V + |
W+ |
V- |
A- |
B- |
W- |
PE |
|
插座编号 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
9 |
10 |
11 |
12 |
13 |
14 |
15 |
1 |
60系列电动机规格
|
电机型号 |
AMS60-M00630 |
AMS60-M01330 |
AMS60-M01930 |
|
额定功率（w） |
200 |
400 |
600 |
|
车身长度L（mm） |
116 |
141 |
169 |
|
额定线性电压（V） |
220 |
220 |
220 |
|
额定线性电流（A） |
1.5 |
2.8 |
3.5 |
|
额定转速（rpm） |
3000 |
3000 |
3000 |
|
额定转矩（N.M） |
0.637 |
1.27 |
1.91 |
|
峰值扭矩（N.M） |
1.911 |
3.8 |
5.73 |
|
反电势（V/1000R/MIN） |
28 |
28 |
28 |
|
扭矩系数（N.m/A） |
0.4 |
0.5 |
0.55 |
|
转子惯性（KG.M²） |
0.17*0.0001 |
0.302*0.0001 |
0.44*0.0001 |
|
绕组（线间）电阻（Ω） |
11.6 |
5.83 |
3.49 |
|
绕组（线间）电感（mh） |
22 |
12.23 |
8.47 |
|
电时间常数（MS） |
1.9 |
2.1 |
2.4 |
|
重量（KG） |
1.2 |
1.6 |
2 |
|
编码器分辨率（PPR） |
2500 |
|
电机绝缘等级 |
B级（130℃） |
|
防护等级 |
IP65 |
|
使用环境要求 |
环境温度：-20℃～+50℃ 环境湿度：相对湿度＜90%（无结霜条件） |
60电机机械尺寸图
80系列电动机规格
|
电机型号 |
AMS80-M01330 |
AMS80-M02430 |
AMS80-M03520 |
AMS80-M04025 |
|
额定功率（w） |
400 |
750 |
730 |
1000 |
|
车身长度L（mm） |
124 |
151 |
179 |
191 |
|
额定线性电压（V） |
220 |
220 |
220 |
220 |
|
额定线性电流（A） |
6 |
9 |
9 |
13.2 |
|
额定转速（rpm） |
3000 |
3000 |
2000 |
2500 |
|
额定转矩（N.M） |
1.24 |
1.27 |
3.5 |
4 |
|
峰值扭矩（N.M） |
3.8 |
7.1 |
10.5 |
12 |
|
反电势（V/1000R/MIN） |
40 |
48 |
71 |
56 |
|
扭矩系数（N.m/A） |
0.64 |
0.8 |
1.17 |
0.9 |
|
转子惯性（KG.M²） |
1.05*0.0001 |
1.82*0.0001 |
2.63*0.0001 |
2.97*0.0001 |
|
绕组（线间）电阻（Ω） |
4.44 |
2.88 |
3.65 |
1.83 |
|
绕组（线间）电感（mh） |
7.93 |
6.4 |
8.8 |
4.72 |
|
电时间常数（MS） |
1.66 |
2.22 |
2.4 |
2.57 |
|
重量（KG） |
1.78 |
2.9 |
3.9 |
4.1 |
|
编码器分辨率（PPR） |
2500 |
|
电机绝缘等级 |
CLASS B(130℃) |
|
防护等级 |
IP65 |
|
使用环境要求 |
环境温度：-20℃～+50℃ 环境湿度：相对湿度＜90%（无结霜条件） |
80电机机械尺寸图
